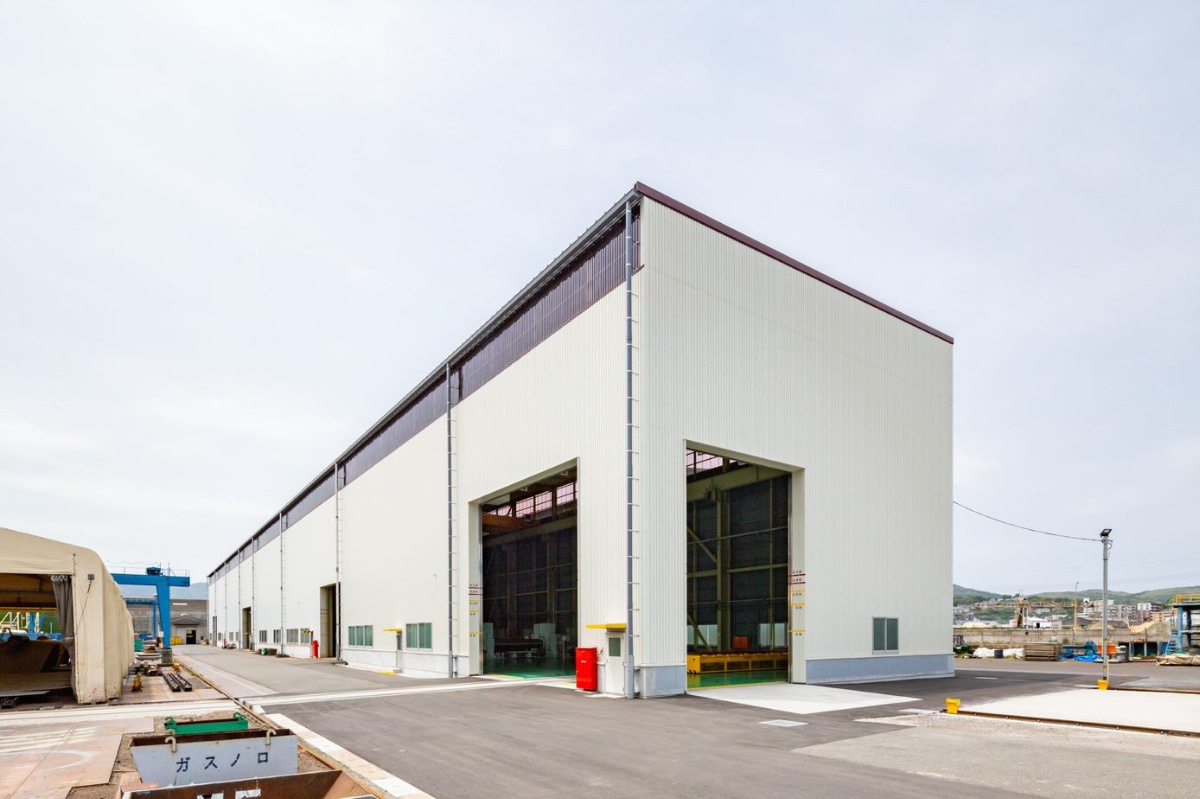

新成形機工場の概要 | |
---|---|
建家長 | 149m |
建家巾 | 19m |
天井クレーン | 20/5ton×4基、10ton×2基 |
クレーン高さ | 有効12m |
新成形機工場は、3,000ton成形機の専用工場として建設し、延伸工事によりNCベンディングロールを設置しています。
国内高炉メーカーで製造される幅広鋼材を加工することができます。
また、工場内は材料受入、成形工程、成形品の搬出を効率良く行えるレイアウトとなっています。

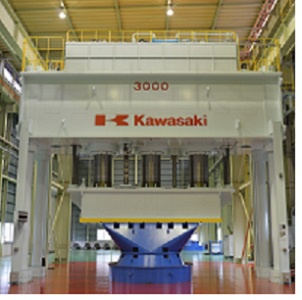

3,000ton成形機はシリンダーが3本あることにより加圧面積が広く、鋼材を広い範囲に均一に加圧することができます。
大型製品の加工が可能になるとともに加工精度も向上します。
また、成形機はインバーター方式によりエネルギー効率も向上しております。
3000ton成形機の概要 | |
---|---|
有効幅 | 8m |
ラムヘッド | 1.5m×5m(3本シリンダー) |
テーブル | 1.8m×8m |
専用クレーン | 20ton×2基(高さ9.3m) |

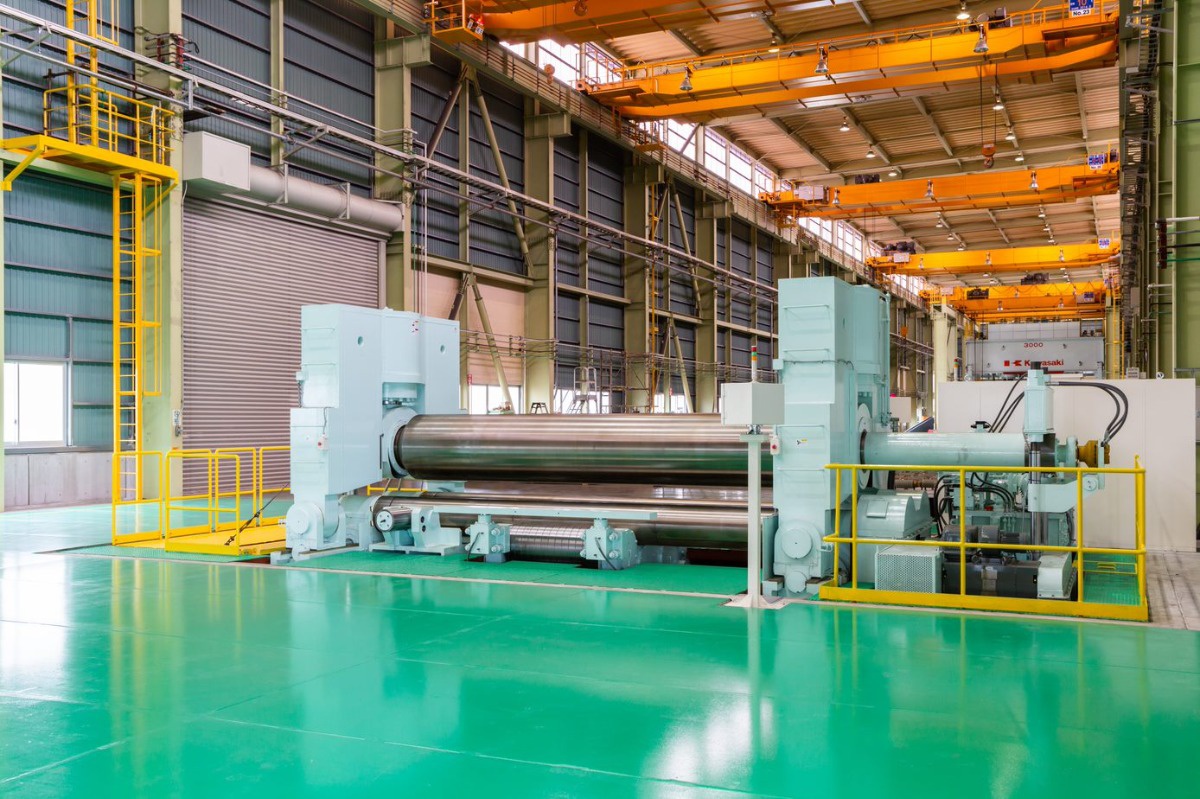

NCベンディングロールは最大板幅が4,500mmまで曲げ加工が可能で
国内で製造される幅広鋼材に対応できます。
NC制御でコントロールすることができ、円錐曲げ加工など当社の技術の幅を広げる設備となっています。
NCベンディングロールの概要 | |
---|---|
加圧力 | 9,300kN |
トップロール径 | Φ800 |
有効幅 | 4,500mm |
